使用AFM成像时,最具代表性,也最广为使用的方法就是「AC轻敲模式」。在AC轻敲模式中,探针的悬臂会以自身的共振频率振动,然后扫描样品表面。有几中方法可以让悬臂震动起来,其中最为常见的方法为「压电驱动」,也就是「压电声激励」;通过安装在固定探针部件附近的压电元件,探针悬臂得以上下振动,是市面上大多数AFM所使用的方法。

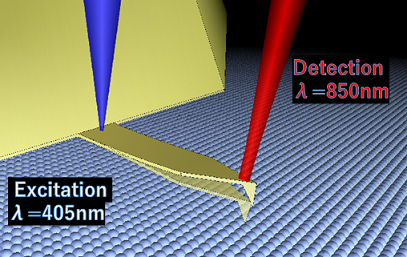

「BlueDrive光热激励」是利用激光照射在探针悬臂的背面,发生双金属片效应,因为对温度梯度的膨胀反应不同,达到「只」激励悬臂振动的目的,被称为「光热激励方式」。

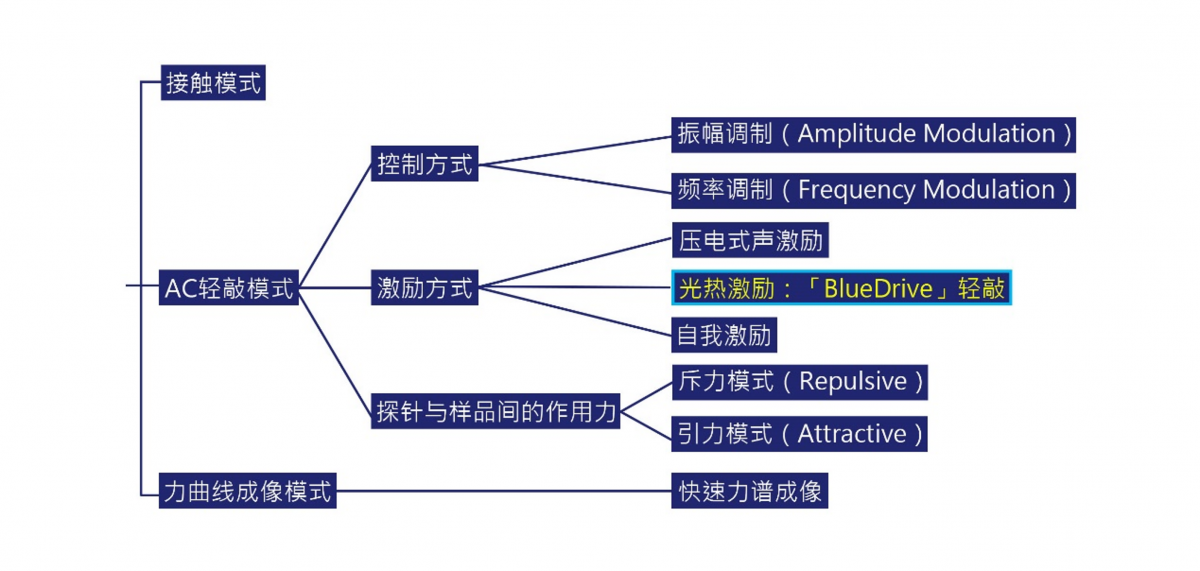

【不同控制下,AFM的成像模式】
探针振幅的不稳定会导致探针和样品间的作用力改变

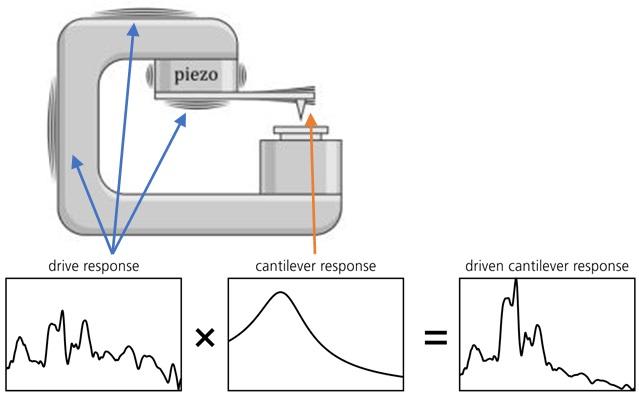

使用AC轻敲模式时,需要使探针悬臂以自身的共振频率振动,而往往在调节寻找共振频率时,会面临「Forest of peaks」众多峰值的问题。压电激励方法受其机械物理限制,用来激励悬臂振动的元件远离针尖,因此除了悬臂本身,固定探针以及周边的部件也会对共振峰造成影响。若是想要在液体中测量样品,这个问题更加严重。
当悬臂振幅不稳定,控制本身也随之不稳,探针与样品间的作用力发生变化,导致测量出的数据改变,无法得到可重复性的结果。此外,探针与样品间的作用力不稳定,容易造成针尖磨损,让调节寻峰的过程更加困难。
“Forest of peaks”众多峰值的成因
悬臂振福(上)和相位(下)随时间的变化。
可以看到振幅和相位是不稳定的。
BlueDrive可以带来「稳定性」和「可重复性」
变换温度时,漂移稳定性高(与压电激励相比较)
在Asylum Research的Cypher和Jupiter系列AFM上,选择blueDrive光热激励配件,可以使得轻敲模式成像变得更加容易、稳定,同时还能让操作更为精确。
这集视频讲述的内容,为使用AFM的科研人员提供良好的素材来认识blueDrive光热激励技术背后的原理,了解为什么这项技术能使轻敲模式更为简单,并且助于量化实验。此外,若是想重温或是学习探针悬臂振荡原理,这集视频也是个绝佳的资源。
讲座内容包括了轻敲模式的优势与难处、探针悬臂响应和压电驱动理论、使用blueDrive光热激励的好处、以及一些材料及生命科学中的应用实例。不管您是AFM初学者或是专家,或是想了解这个强大新技术背后的物理原理,这期讲座都十分值得观看。
Aleks Labuda博士是Oxford Instruments Asylum Research的研发科学家,并领导了blueDrive开发项目。Labuda博士有超过七年的AFM使用经验,于2012年获得了McGill University的博士学位。
